Станки с электроприводом для отмотки и измерения кабеля:
|
|
Станки тяжелого класса, предназначенные для перемотки
барабанов с 10 по 25 номер.
Станок
для перемотки и измерения кабеля, УПК-25-РЧ-001 (с ИДМ-65)
Состоит из 3-х частей:
- Отдающая стойка, расчитанная на максимальную нагрузку
в 5000 кг
- Приемная (приводная) стойка, расчитанная на максимальную
нагрузку в 3000 кг
- Измерительный столик с электронным счетчиком
|
|
Станок для перемотки и мзмерения кабеля, УПК-25-РЧ-002 (с ИДМ-65)
Состоит из 2-х частей:
- Отдающая стойка, расчитанная на максимальную нагрузку в 5000 кг
- Приемная (приводная) стойка с измерительным устройством и ручным кабелеукладчиком , рассчитанная на максимальную нагрузку в 3000 кг
|
 |
| Станок для перемотки и измерения кабеля, УПК-22ПРГ (с ИДМ-65)
Предназначен для производства отмоток кабеля,
провода диаметром 1-65 мм, как на барабаны (min
16А, max 22), так и в бухты на технологический
барабан. Комплектуется гидравлическим домкратом
и автоматическим кабелеукладчиком.Изделие работает
от электрической сети переменного 3-х фазного
тока номинальным напряжением 380В. Скорость
намотки изменяется в пределах от 3 до 30 об/мин.
Имеется
плавная регулировка частоты вращения, реверс.
Доп. копл. – ТБ-1,7.
|
 |
| Станок для перемотки и измерения
кабеля УПК-18ПРГ
Предназначен для производства отмоток кабеля, провода
диаметром 1-65 мм, как на барабаны (min 8, max 18),
так и в бухты на технологический барабан. Комплектуется
гидравлическим домкратом и ручным кабелеукладчиком.
Изделие работает от электрической сети переменного
3-х фазного тока номинальным напряжением 380В. Скорость
намотки изменяется в пределах от 3 до 30 об/мин. Имеется
плавная регулировка частоты вращения, реверс. Доп.
копл. – ТБ-1,7. |
|
Станок
для перемотки и измерения кабеля, УПК-12-ПРГК, УПК-14-ПРГК (с ИДМ-65)
Представляет собой мобильную конструкцию с габаритными
размерами 2000х1200х1300, предназначен для производства
отмоток кабеля, провода диаметром от 1 до 65 мм,
как на барабаны (min 6, max 12 УПК-12), (min 6,
max 14 УПК-14), так и в бухты до 300 кг. Комплектован
ручным кабелеукладчиком. Изделие работает от электрической
сети переменного 1-нофазного тока номинальным напряжением
220В. Для отмотки в бухты станок имеет так называемую
«ромашку», которая позволяет после отмотки скрепить
бухту (между лепестков) и легко снять ее путем
складывания лепестков «ромашки». Скорость намотки
изменяется плавно в пределах от 3 до 50 об/мин.,
имеется реверс. УПК-12 ПРГК и УПК-14 ПРГК могут
быть комплектованы автоматическим кабелеукладчиком
АКУ-1100.
|
 |
| Станок для намотки и измерения кабеля УНК-10М1 (с ИДМ-65 и ручным кабелеукладчиком)
Представляет собой мобильную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-65 мм в бухты до 300 кг. Изделие работает от
электрической сети переменного 1-но фазного тока
номинальным напряжением 220В. Скорость намотки
изменяется плавно в пределах от 3 до 50 об/мин.,
реверс. Комплектованы ручным кабелеукладчиком.
|
 |
|
Станок для
намотки и измерения кабеля УНК-8 (с ИДМ-40)
Представляет собой мобильную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-40 мм в бухты до 100 кг. Изделие работает от электрической
сети переменного 1-но фазного тока номинальным напряжением
220В. Скорость намотки изменяется плавно в пределах
от 3 до 76 об/мин., реверс. Комплектованы ручным
кабелеукладчиком.
|
 |
Станок для
намотки и измерения кабеля УНК-5-2НП с ИДМ-20 или с ИДМ-40
Представляет собой настольную конструкцию.
Предназначен для производства отмоток кабеля,
провода диаметром 0-20 мм(ИДМ-20) или 0-40мм(ИДМ-40) в бухты до 30кг.
Оснащен электродвигателем. Частота вращения
приводного барабана 3-30 об/мин Применяется
при больших объемах отмоток кабеля.
|
 |
Ручные станки для отмотки и измерения кабеля:
|
| Станок
для намотки и измерения кабеля УНК-6 с ИДМ-65,ИДМ-40 или
ИДМ-20
Представляет собой мобильную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-65 мм (ИДМ-65),0-40 мм(ИДМ-40) или 0-20 мм (ИДМ-20) в бухты до
30кг. Габаритные размеры 854х600х900
|
 |
|
Станок

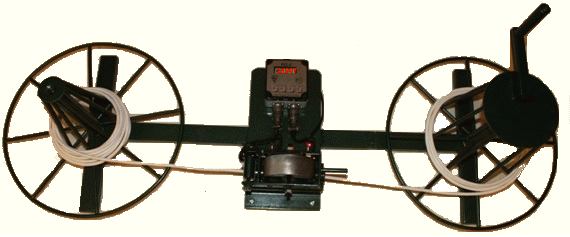

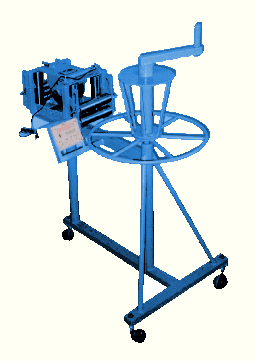

для намотки и измерения кабеля эконом класса УНК-4-2Н с ИДМ-20
Представляет собой настольную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-20 мм в бухты до 30кг. Мах диаметр бухты отмотки,
намотки не более 400мм. Габаритные размеры 1160х400х405.
|
 |
|
Станок
для намотки и измерения кабеля УНК-5-2Н с ИДМ-20 или ИДМ-40
Представляет собой настольную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-20 мм(ИДМ-20) или 0-40мм(ИДМ-40) в бухты до 50кг. Мах диаметр бухты отмотки,
намотки не более 500мм. Габаритные размеры 1350х600х430
Дополнительно поставляется стол под станок.
|
|
|
Станок для намотки и измерения кабеля УНК-6-5 с ИДМ-20 или ИДМ-40
Представляет собой настольную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-20 мм(ИДМ-20) или 0-40 мм(ИДМ-40)
Станок изготавливается в двух вариантах:
- УНК-6-5 отмотка кабеля с катушек в бухты до 50кг.
- УНК-6-5У отмотка кабеля с катушек в бухты или с бухт в бухты до 50кг.
Мах диаметр отдающей катушки не более 600мм.
Мах диаметр бухты намотки не более 500мм. Габаритные размеры 1460х600х472
Дополнительно поставляется стол под станок.
|
 |
|
Станок для намотки и измерения кабеля УНК-6-5МК с ИДМ-20 или ИДМ-40
Вертикальное расположение приемного барабана. Представляет собой напольную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-20 мм(ИДМ-20) или 0-40 мм(ИДМ-40) с бухт в бухты до 50кг. Мах диаметр
отдающей катушки не более 600мм.
Мах диаметр бухты
намотки не более 400мм.
|
 |
|
<li><a href="cable/unk6-5n.htm" class="bodylink">Устройство для намотки кабеля УНК-6-5Н с ИДМ-20 или ИДМ-40</a>
<p>Представляет собой настольную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
1-20 мм(ИДМ-20) или 0-40 мм(ИДМ-40) в бухты до 30кг. Мах диаметр бухты отмотки
не более 600мм, намотки не более 500мм. Габаритные
размеры 1460*600*472<br>
</p>
</td>
<td align="center"> </td>
</tr>
<tr>
<td height="19">
<li><a href="cable/unk7-6n.htm" class="bodylink">Устройство для намотки кабеля УНК-7-6Н с ИДМ-20</a>
<p>Представляет собой настольную конструкцию, предназначен для производства отмоток кабеля, провода диаметром 1-20 мм в бухты до 30кг. <br>
Максимальный диаметр бухты отмотки - не более 700 мм. <br>
Максимальный диаметр бухты намотки - не более 600 мм. <br>
</p>
</td>
| |
|
Станок
для намотки и измерения кабеля УНК-ПАРТНЕР с ИДМ-20 или ИДМ-40
Представляет собой настольную конструкцию, предназначен
для производства отмоток кабеля, провода диаметром
0-20 мм(ИДМ-20) или 0-40 мм(ИДМ-40) с катушек и бухт в катушки и бухты до
100кг.
Мах диаметр отдающей катушки, бухты не
более 600мм.
Мах диаметр катушки, бухты намотки
не более 600мм.
Габаритные размеры 1550х600х635
Дополнительно поставляется стол под станок.
|
 |
|
Устройство
для намотки кабеля УНК-10Р, без измерителя
Представляет собой мобильную конструкцию, предназначен для производства отмоток
кабеля, провода диаметром 3-65 мм в бухты до 200кг. Наружный диаметр технологического
барабана «ромашки» – 1000 мм. Внутрении диаметр технологического барабана «ромашки»
– 600 мм.
|
 |
| Станок для намотки и измерения кабеля УНК-10РМ с ИДМ-65 или ИДМ-40
Представляет собой напольную конструкцию, предназначен для производства отмоток кабеля, провода диаметром 0-65 мм(ИДМ-65) или 0-40 мм(ИДМ-40) в бухты до 200кг.
Обеспечен удобный механизм для съемки бухты.
|
 |

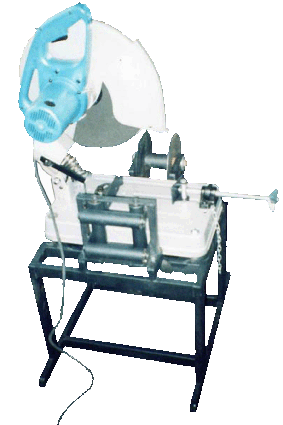

| Стол для настольных машин
Предназначен для удобной работы с настольными ручными машинами.
|
Измерительные узлы:
|
| Малое
измерительное устройство длины кабеля, ИДМ-65ПВР
Применяется в оборудовании для отмотки и перемотки
кабеля диаметром 1 - 65 мм.
Комплектуется счетчиком ИД-2П
Может поставлятся отдельно.
Имеет отверстия под болты и штырь для крепления.
|
 |
|
Малое
измерительное устройство длины кабеля, ИДМ-40
Применяется в оборудовании для отмотки и перемотки
кабеля диаметром 0 - 40 мм.
Комплектуется счетчиком ИД-2П
Может поставлятся отдельно.
Имеет отверстия под болты для крепления.
|
|
|
Малое измерительное устройство длины кабеля, ИДМ-20
Применяется в оборудовании для отмотки и перемотки кабеля диаметром
1 - 20 мм.
Комплектуется счетчиком ИД-2П
Может поставлятся отдельно.
Имеет отверстия под болты для крепления.
|
 |
|

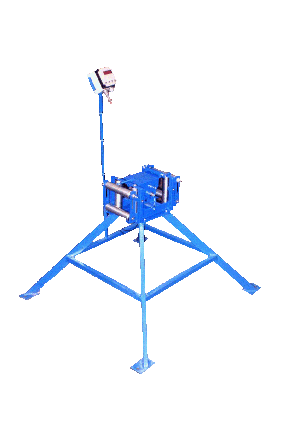

Измерительный столик с ИДМ-65 или ИДМ-40
Применяется для измерения длины при отмотки кабеля диаметром 0-65мм.(ИДМ-65) или 0-40мм.(ИДМ-40)
|
 |
Все перемоточное
оборудование комплектуется счетчиком ИД-2П
|
Домкраты для подъема
кабельных барабанов:
|
|

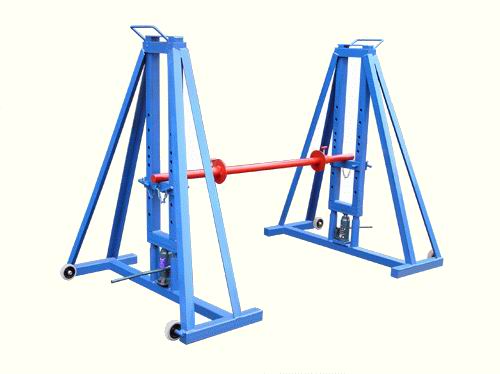

Домкрат винтовой для подъема кабельных барабанов, ДК-5В Применяется
для подъема кабельных барабанов с №10 до №22
В комплект входит 1 ось диаметром 48 мм и прижимные башмаки.
Длинна оси 1.7м.
Максимальная грузоподъемность,
кг не более 5000
|
 |
|
Домкрат гидравлической для подъема кабельных барабанов, ДК-5ГМ Применяется
для подъема кабельных барабанов с №10 до №22
В комплект входит 1 ось диаметром 48 мм и прижимные башмаки.
Длинна оси 1.7м.
Максимальная грузоподъемность, кг не более 5000
|
 |
|

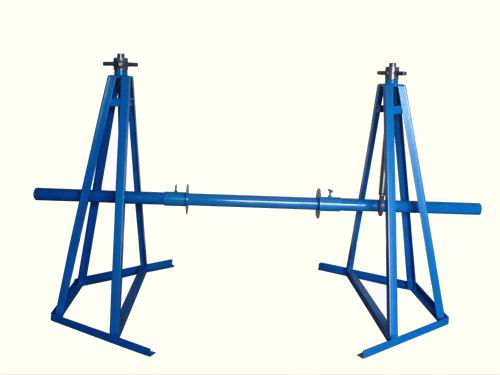

Домкрат гидравлической для подъема кабельных барабанов, ДК-10Г Применяется
для подъема кабельных барабанов с №10 до №22
В комплект входит 2 оси: диаметром 48 мм,108 мм и прижимные башмаки.
Длинна осей 1.7м. и 2.5м.
Максимальная грузоподъемность, кг не более 10000
|
Стойки для размотки бухт:
|
|
Стойка
для размотки бухт СРБ-1
Предназначена для размотки бухт массой до 20
кг, с максимальным диаметром до 600 мм
|
 |
|
Стойка для размотки бухт СРБ-1М
Предназначена для размотки нескольких бухт массой
до 30 кг, с максимальным диаметром до 400 мм
|
|
|
Стойка для размотки бухт СРБ-5
Предназначена для размотки бухт массой до 50
кг, с максимальным диаметром до 500 мм
|
|
|

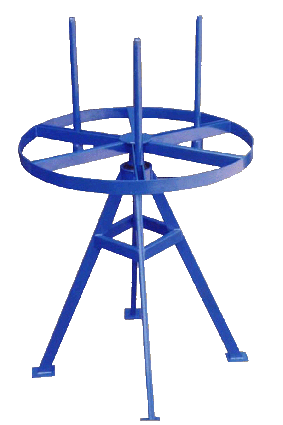

Стойка для размотки бухт СРБ-7
Предназначена для размотки бухт массой до 150
кг, с максимальным диаметром до 700 мм
|
 |
|
Стойка для размотки бухт СРБ-10
Предназначена для размотки бухт массой до 300
кг, с максимальным диаметром до 1000 мм
|
|
|
Стойка для размотки бухт СРБ-1-300
Предназначена для размотки бухт массой до 300
кг, с максимальным диаметром до 1000 мм
|
|
<tr>
<td>
<li><a href="cable/srb10at.htm" class="bodylink">Стойка для размотки бухт СРБ-10АТ</a>
<p>Предназначена для размотки бухт массой до 300 кг, с максимальным диаметром до 1000 мм <br>
Оснащена тормозом (электродвигателем) и датчиком натяжения</p>
<p> </p>
</td>
<td align="center"> </td>
</tr>
<tr>
<td>

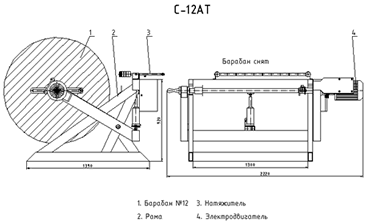

<li>Стойка для размотки кабельных барабанов СРКБ-12АТ
<p>Активная отдающая стойка представляет собой максимально упрощенную конструкцию станка среднего класса УПК-12ПГРК. ( Отсутствуют: мотор-редуктор, измеритель длины, ромашка, колеса). Оснащена подтормаживающим двигателем с датчиком натяжения. Основа конструкции - подвижная рама, установленная на станине, предназначена для размотки кабеля с 6 по 12 номер барабана (до 14 номера барабана с применением центрирующих втулок). Крепление барабана осуществляется вращающимися пинолями, что дает высокую скорость замены носителей. Станок оснащен гидравлическим механизмом подъема барабана. Сфера применения - отдающее устройство при непрерывной перемотке с барабана на барабан или с барабана в бухту</p>
<p> </p>
</td>
<td align="center" valign="top"><img src="images/cable/srkb12at.gif" width="375" height="224"></td>
</tr>
Ролики для прокладки кабеля:
|
|
Ролик
прямой для прокладки кабеля на местности РП-80-200 Ролик
прямой для прокладки кабеля на местности РП-80-200.
Рассчитан на нагрузку в 200кг. Изготовлен с
применением шарикоподшипников закрытого типа
Служит для замены ролика ПС-50
|
|
|
|
Ролик
угловой для прокладки кабеля на местности РУ-4-900Г
(горизонтальный)
Предназначен для установки в траншеях и колодцах,
на горизонтальных участках изгиба трассы. Состоит
из 4-х поворотных роликов с образующей изгиба 900мм
Изготовлен с применением шарикоподшипников закрытого
типа.
|
|
|
Ролики
угловые для прокладки кабеля на местности РУ-4-900В
(вертикальный)
Ролик предназначен для установки в колодцах
и при заводке кабеля на опоры при прохождении
вертикальных изгибов трассы. Состоит из 4-х поворотных
роликов с образующей изгиба 900мм Изготовлен
с применением шарикоподшипников закрытого типа.
|
|
Дополнительное оборудование для станков УПК25,22,18:
|
|
Технологический
барабан ТБ-1-0,25
Предназначен для производства отмоток кабеля
(провода) в бухты массой не более 200кг
|
|
|
Технологический
барабан ТБ-1-0,86
Предназначен для производства отмоток кабеля
(провода) в бухты массой не более 200кг
|
|
|
Технологический
барабан ТБ-1,4
Предназначен для производства отмоток кабеля
(провода) в бухты массой не более 1000кг
|
 |
|
|
Технологический барабан ТБ-1,7
Предназначен для производства отмоток кабеля (троса) в бухты массой не более 2000кг
Масса барабана - 140кг
|
|
|
Отрезной стол
Устройство предназначенное для отрезки кабеля большого сечения, входит в дополнительную комплектацию УПК-25-РЧ-001
|
 |
|
Кабелеукладчик АКУ-1100 Применяется для укладки кабеля на барабане D 10-65мм
Выбор шага укладки - дискретно, плавно
Напряжение питающей сети - 1 фазное, 220В
|
 |
|
Стойка подающая для размотки барабанов
С-22
|
| Стеллаж для хранения кабельных барабанов
Предназначены для компактного размещения барабанов и бухт с кабелем различного сечения на ограниченных площадях. Могут быть изготовлены различных размеров. Размеры стандартного стеллажа 3,5м, нагрузка 5т, 3 места под барабаны
|
 |
