Устройство для перемотки кабеля
УПК-12-ПРГК, УПК-14-ПРГК

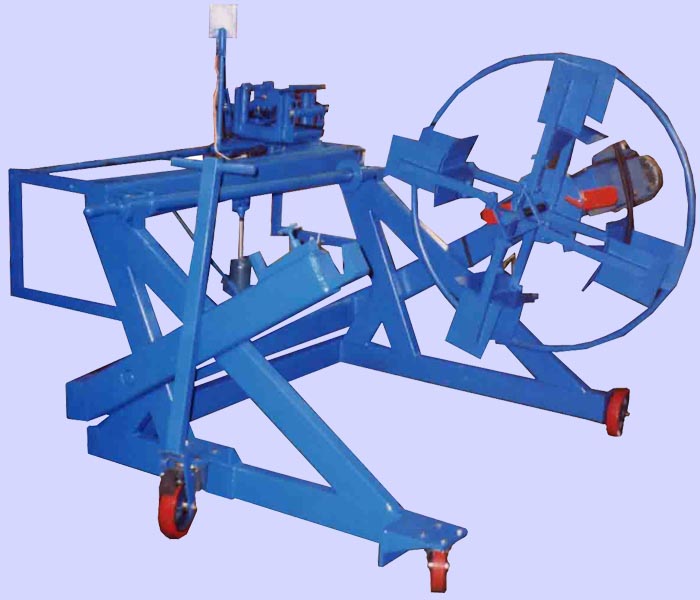

фото
Технические данные
|
|
Принцип подъема |
Гидравлический
домкрат |
|
|
Максимальный № поднимаемого
барабана |
12 (УПК-12-ПРГК)
14 (УПК-14-ПРГК) |
|
|
Минимальный № поднимаемого
барабана |
6 |
|
|
Напряжение питающей сети |
1 фазное, 220В |
|
|
Частота переменного тока ,
Гц |
48-63 |
|
|
Номинальная потребляемая мощность,
кВт, не более |
1,5 |
|
|
Частота вращения приводного
барабана, об/мин |
3-50 (плавно) |
|
|
Погрешность измерения длины
кабеля, % |
0.1 |
|
|
Диаметр измеряемого кабеля,
мм |
3-30 |
|
|
Диаметр барабана , м, не более |
1,2 |
|
|
Ширина
барабана, м не более |
1 |
|
|
Макс. масса наматываемого
кабеля на барабан кг, не более |
1000 |
|
|
Макс. масса наматываемого
кабеля на технологический барабан, кг, не более |
300 |
|
|
Время разгона в
режиме плавного пуска, с |
3 (можно
изменить) |
|
|
Защита
электродвигателя
от скачков напряжение питающей сети
от короткого замыкания
от перегрева
|
|
|
Диаметр технологического барабана,
м |
1 |
|
|
Внутренний D шейки «ромашки»,
мм |
600 |
|
|
Наружный D «ромашки», мм |
1000 |
|
|
Габаритные размеры, мм |
2000х1200х1300 |
|
|
Масса, кг, не более |
450 |
В комплект входит
| Счетчик ИД-2П, сертифицированный в Госстандарте
РФ и включенный в Госреестр
ручной кабелеукладчик |
Дополнительная комплектация
|
Подающие стойки С-18,С-22
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
